HW-ICS17A(17-4)電子皮帶秤

HWICS-17A系列電子皮帶秤（也稱17-4），動態累計誤差小于±0.25%，用于工廠和過程稱重中，監測生產量、控制產品裝載及監測產品庫存量，為企業現代化管理提供重要的信息。

主要技術參數

■ 稱重范圍：0.5-6000 t/h

■ 皮帶寬度：500-2200 mm

■ 皮帶速度：0.05- 4 m/s

■ 稱重區標準長度：4800 mm

■ 皮帶輸送機傾角：￡ 18 度

■ 計量精度：(+ -)0.25%

結構特征

■ 結構簡單，安裝簡捷方便，力傳遞環節少；

■ 獨特的矩形杠桿，剛性好，無形變；

■ 無磨擦橡膠耳軸支承，防腐蝕、防潮、抗振動；

■ 抗側向力﹑抗水平分力，有效的減少了皮帶跑偏偏和落料偏移對系統精度的影響；

■ 17A型稱重區域廣，四組托輥使皮帶對稱重的影響最小；

■ 傳力杠桿：雙杠桿；耳軸支點：4只；

■ 結構簡單，安裝簡捷方便，力傳遞環節少；

產品特點

專業制造高精度電子皮帶秤

product area

核心稱重技術

雙管螺旋秤獨有CS高端稱重技術，使計量精度大為提高，校驗精度≤±0.5％，實際使用精度≤±1%。

精密制造工藝

精確的超精密設備制造技術，長期使用不變形,密封結構有效杜絕粉塵外揚，延長使用壽命。

領先穩流技術

獨特的穩流結構，物料輸送均勻不結拱，給料計量螺旋上下兩層進行同步調速。

高精度稱量結構

進口拉式稱重傳感器直接作用，信號輸出更穩定，重量信號更真實，計量更準確。

放心選擇徐州華為測控科技有限公司

10多年行業經驗，高精度電子皮帶秤專業生產廠家

More than 10 years of experience, Professional manufacturer of electronic belt scale

動態稱重行業中電子皮帶秤、定量給料機及稱重給煤機主要生產企業

華為測控產業報國

Huawei Industry Serves the Country

系統組成Senior electronic belt scale manufacturer

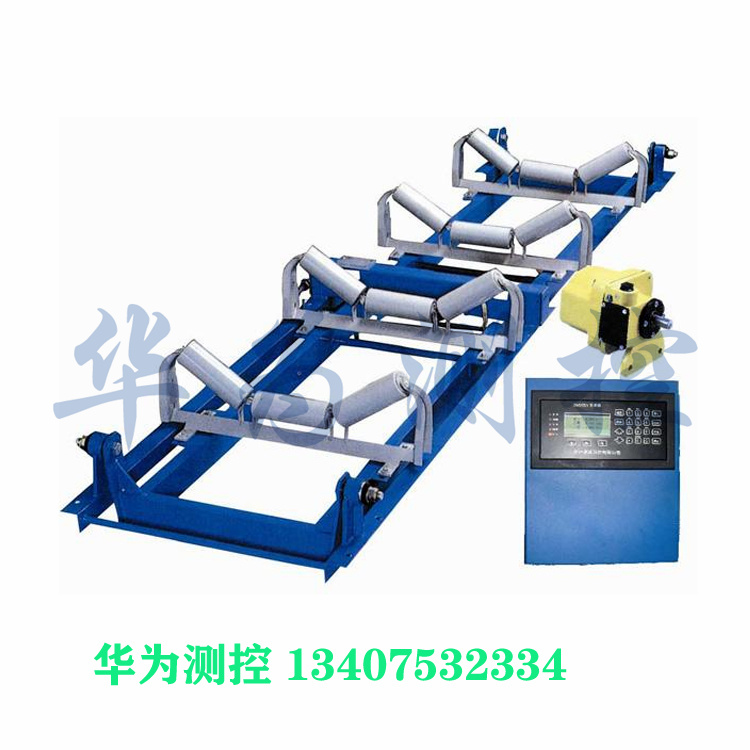

華為測控HWICS-17型電子皮帶秤由四部分組成：HWICS-17型稱重橋架，稱重傳感器，HW-12C型速度傳感器及測速滾筒，9001稱重控制儀表。

工作原理working principle

華為測控稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

主要構成部件System composition

HW-ICS17A(17-4)電子皮帶秤由四部分組成：
稱重傳感器：2只、速度傳感器：1只、計量托輥（選配件）：4組、傳力杠桿：雙杠桿、耳軸支點：4只

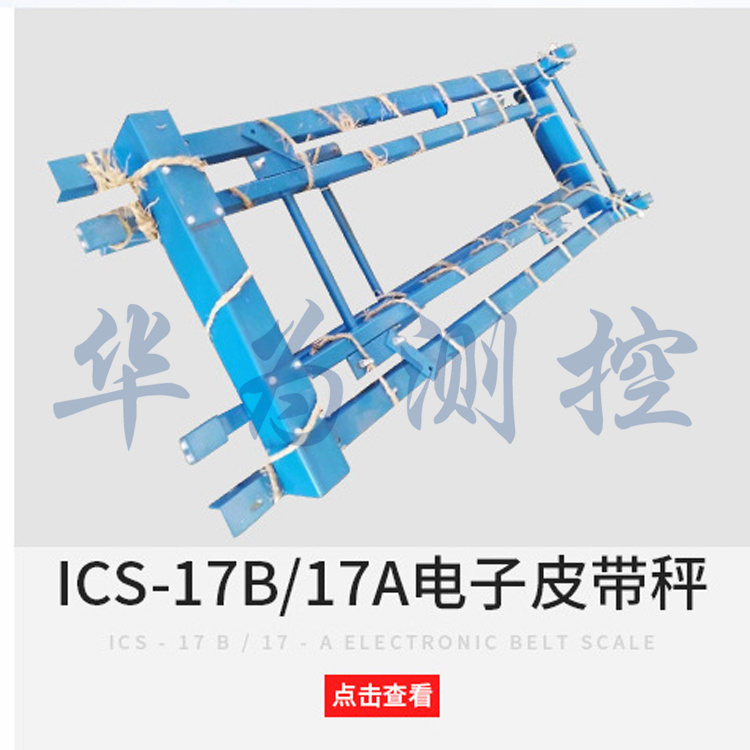

稱重橋架Weighing bridge

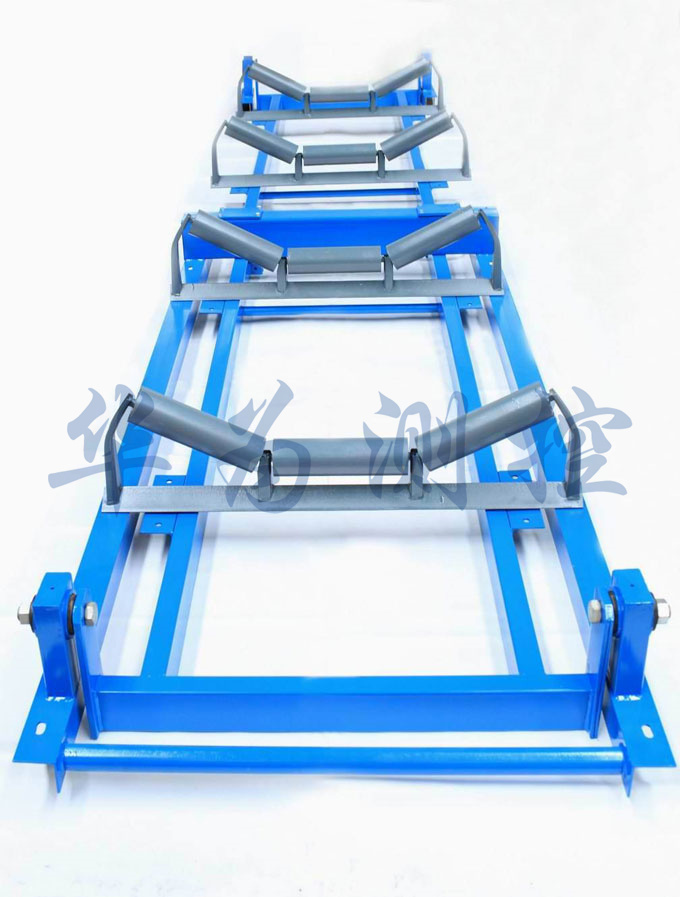

華為測控HWICS-17A型稱重橋架（17-4）在雙杠桿上裝有四組托輥，采用兩只拉式傳感器中間支承，外側支承采用無磨擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。為了保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部位，以減少非線性誤差。
HWICS-17A稱重橋架（17-4）可以直接裝在各種不同寬度的皮帶輸送機架內，位于上下皮帶之間，不占用空間高度，它是一個已在工廠組裝好的整體，可以迅速方便地安裝和校準。該稱重橋架適應皮帶寬度從500-2200mm。

稱重傳感器：

HWICS-14，HWICS-17A/B，HWICS-20A/B系列電子皮帶秤均采用拉式電子應變式稱重傳感器。主要技術指標如下：

◆外殼：“S”型密封保護

◆ 非線性：<0.03%FS

◆ 非重復性：<0.01%FS

◆ 蠕變：<0.02%FS

◆ 零點輸出：±1%

◆ 在最大流量下，傳感器彈性體施力點位移不大于0.2mm

◆ 溫度靈敏度：間隔：0.0008%FS/oF 零點：0.0015%FS/oF

◆ 滯后誤差：0.02％

◆ 靈敏度誤差：±0．1％

◆ 過載能力：傳感器容量的150％

測速傳感器：

◆華為測控測速傳感器安裝在尾部滾筒，測速滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。

◆外殼材質為鑄鋁，能適應于露天工作環境。

◆ 交流脈沖發生器不需要調整或更換炭刷。

工作條件和安裝條件：

◆環境溫度：機械：-20℃～+50℃ 儀表： 0℃～40℃

◆電源電壓： 220V（+10﹪、-15﹪） 50Hz±2﹪

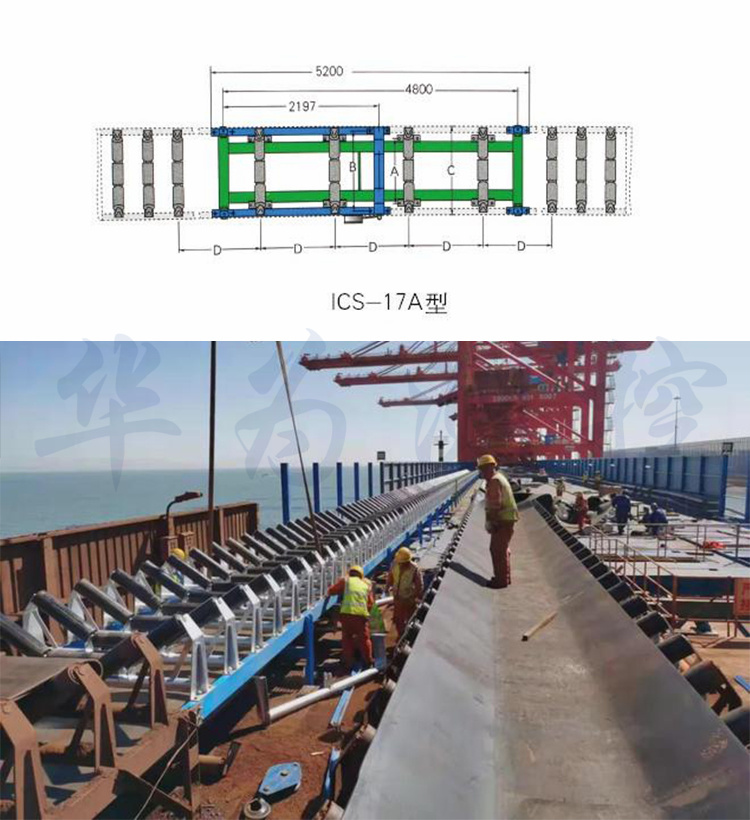

外形尺寸和安裝尺寸：

帶寬	A		B		C
輸送機類型	DT75	DTⅡ	DT75	DTⅡ	DT75	DTⅡ
500	488	508	720	740	770	790
650	638	658	870	890	920	940
800	838	858	1070	1090	1120	1140
1000	1068	1058	1300	1290	1350	1340
1200	1318	1308	1550	1540	1600	1590
1400	1518	1508	1750	1740	1800	1790
1600	1758	-----	1990	-----	2050	-----
