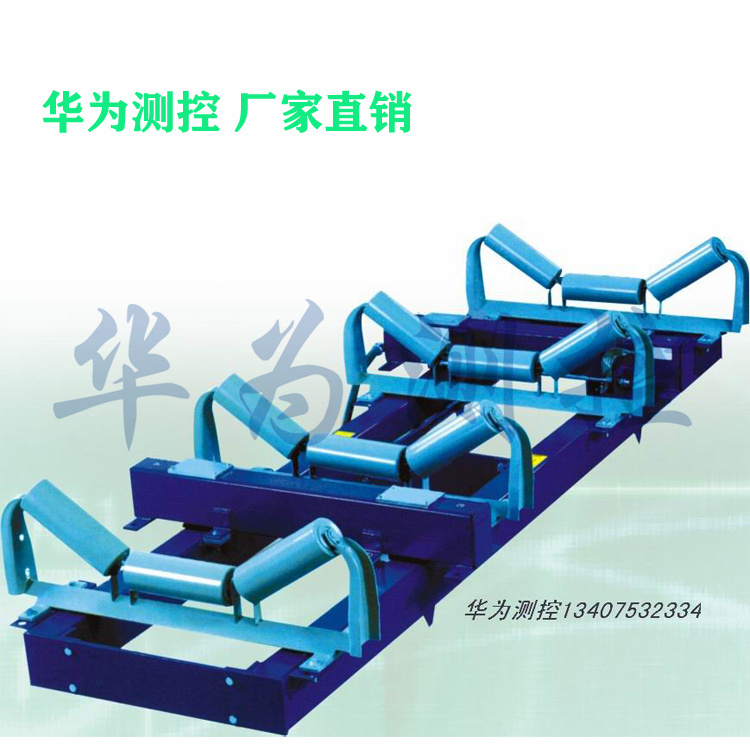

ICS-14A(14-4)電子皮帶秤

HW-ICS-14A(ICS-14-4)系高精度皮帶秤，電子皮帶秤采用全懸浮稱重橋架，數字信號傳輸和處理技術，動態累計誤差小于±0.125％，適用于企業的對內，對外結算，或其他對稱重精度要求較高的場合。

主要技術參數

■ 系統精度：+/-0.125%

■ 稱量范圍：1~8000t/h

■ 皮帶寬度：500~2400mm

■ 皮帶速度：0~4m/s

■ 皮帶輸送機傾角：<6’

結構特征

■ 全懸浮式結構，無耳軸支點和可移動件，維護量小；

■ 單元組件結構，力傳遞環節少，安裝簡捷，方便；

■ 獨特的矩形杠桿，鋼性好、無形變、零點穩定性好；

■ 抗側向力、抗水平力，有效減少了皮帶跑偏和落料偏移對系統精度的影響；

■ 四只稱重傳感器，受偏載影響小、平穩、計量精度高；

■ 稱重區域廣，三組或四組托輥使皮帶對稱重精度影響最小；

■ 粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架采用不銹鋼制造或進行防腐處理。

■ 傳力杠桿：杠架式；耳軸支點：無

產品特點

專業制造高精度電子皮帶秤

product area

核心稱重技術

雙管螺旋秤獨有CS高端稱重技術，使計量精度大為提高，校驗精度≤±0.5％，實際使用精度≤±1%。

精密制造工藝

精確的超精密設備制造技術，長期使用不變形,密封結構有效杜絕粉塵外揚，延長使用壽命。

領先穩流技術

獨特的穩流結構，物料輸送均勻不結拱，給料計量螺旋上下兩層進行同步調速。

高精度稱量結構

進口拉式稱重傳感器直接作用，信號輸出更穩定，重量信號更真實，計量更準確。

放心選擇徐州華為測控科技有限公司

10多年行業經驗，高精度電子皮帶秤專業生產廠家

More than 10 years of experience, Professional manufacturer of electronic belt scale

動態稱重行業中電子皮帶秤、定量給料機及稱重給煤機主要生產企業

華為測控產業報國

Huawei Industry Serves the Country

系統組成Senior electronic belt scale manufacturer

華為測控W-ICS-14A(ICS-14-4)型電子皮帶秤由四部分組成：HWICS-14型稱重橋架，稱重傳感器，HW-9000-K型速度傳感器及測速滾筒，進口數字轉換器或906C稱重控制儀表。增加傾斜補償器后該皮帶秤可以安裝在變角度的場合。

工作原理working principle

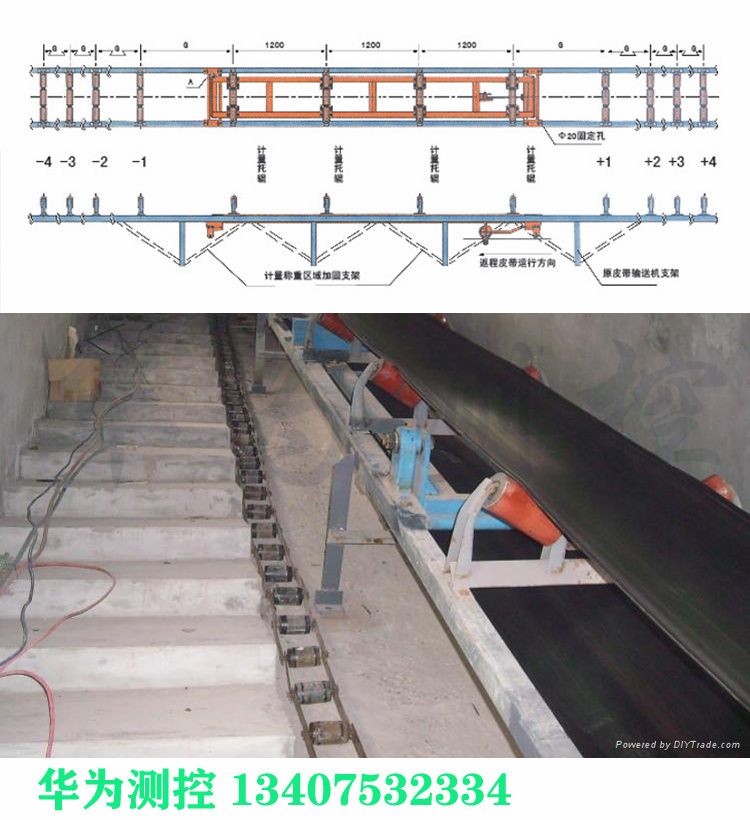

華為測控稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

主要構成部件System composition

ICS-14A(14-4)電子皮帶秤由四部分組成：
稱重傳感器：4只、速度傳感器：1只、計量托輥（選配件）：4組、傳力杠桿：杠架式、耳軸支點：無

稱重橋架Weighing bridge

華為測控HWICS-14型稱重橋架為四組稱重托輥，全懸浮式結構，無耳軸支點和運動部件。采用矩形鋼管設計，整個稱重橋架具有足夠高的剛性和較小的自重，外表積灰面積達到最低。高精度應變片式傳感器安裝于受拉部位，以減少非線性誤差，保證整個系統的穩定性，其維護量極小。兩只橫梁上吊有四只拉式稱重傳感器對稱重橋架提供支撐，稱重橋架為單元組件結構，可方便迅速的進行現場安裝，只需八只螺栓安裝固定。（徐州中興三原電子皮帶秤、耐壓稱重給煤機、定量給料機、螺旋秤、定量給料機）

稱重傳感器：

華為測控HWICS-14，HWICS-17A/B，HWICS-20A/B系列電子皮帶稱均采用拉式電子應變式稱重傳感器。主要技術指標如下：

◆外殼：“S”型密封保護

◆非線性：<0.03%FS

◆非重復性：<0.01%FS

◆蠕變：<0.02%FS

◆ 零點輸出：±1%

◆在最大流量下，傳感器彈性體施力點位移不大于0.2mm

◆ 溫度靈敏度：間隔：0.0008%FS/oF 零點：0.0015%FS/oF

◆ 滯后誤差：0.02％

◆ 靈敏度誤差：±0．1％

◆過載能力：傳感器容量的150％
