0.2級貿易用高精度電子皮帶秤暨第三代華為人工智能0.2級陣列式皮帶秤

我公司的第三代華為人工智能0.2級陣列式皮帶秤（陣列排列結構），是最新研發推出的一種創新型皮帶秤，屬于0.2級貿易用高精度電子皮帶秤，采樣9個獨立稱重橋架，備份一組。經過五千次反復多次試驗研究,取得了高準確度,高穩定性,基本免維護的優異效果,使用準確度可長期保持在±0.2%以內。

主要技術參數

■ 校驗精度（％）：≤±0.2%

■ 理想條件下動態精度（％）：±0.2%

■ 理想條件下最長校驗周期：100天

■ 皮帶機傾角：≤18°

■ 稱重傳感器：8-48只

■ 速度傳感器：2只

■ 稱重橋架：全懸浮

■ 計量托輥：8-24組

■ 耳軸支點：無

結構特征

■ 采用獨特的高抗彎性能結構設計，稱重傳感器采用專利抗側向力平行四邊形傳感器或柱式數字傳感器；

■ 稱重托輥組采用皮帶機原有托輥組，也可選購我公司專用計量托輥；

■測速裝置采用我公司多種方式測速傳感器安裝，滾筒式測速，一體式測速，上皮帶測速方式，根據用戶現場情況選用，直接測量稱量段皮帶速度，具有極小的測速誤差；

■ 標定簡易方便，可實現掛碼標定，鏈碼標定，實物標定；

■ 實時自動互校高精度穩定系統。

■ 日常維護簡便

■ 云平臺遠程專家診斷系統

產品特點

專業制造高精度電子皮帶秤

product area

0.2級貿易用高精度電子皮帶秤暨第三代華為人工智能0.2級陣列式皮帶秤

創新性發明

采用新的皮帶秤誤差理論,在外觀設計和軟件技術上創造了嶄新的高度,使皮帶秤的稱重準確度得到實質性提高,長期穩定性得到極大改善,消除皮帶張力變化對精度的影響達到70% 。

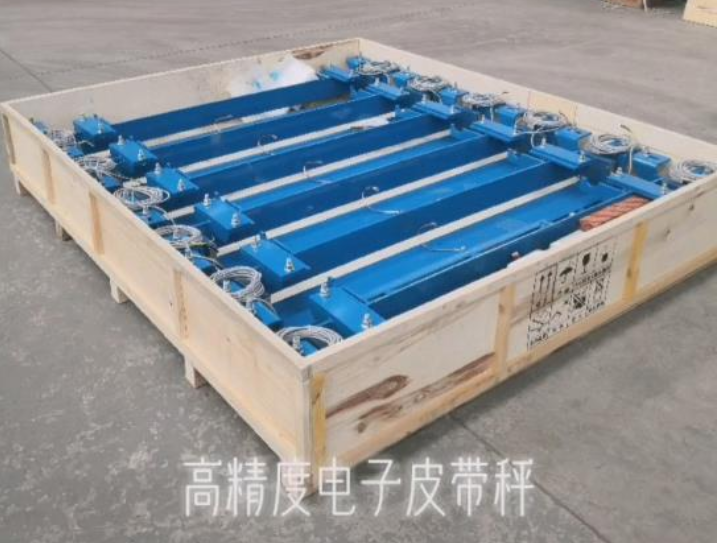

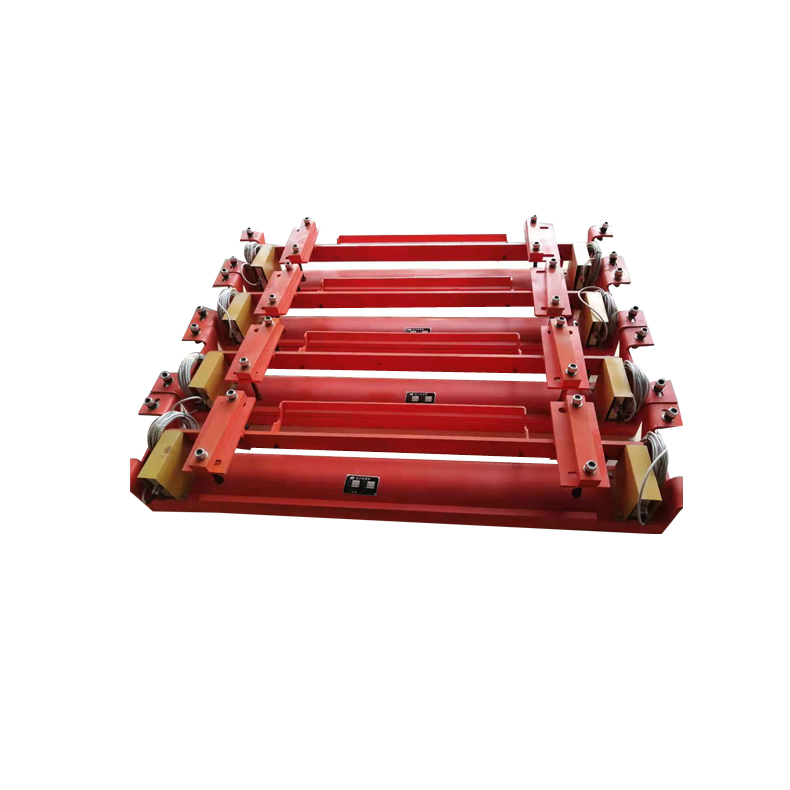

全懸浮稱重單元

兩只稱重傳感器支撐一組稱重托輥,克服了偏載的影響,精度高,結構巧妙,穩定性好,便于安裝,免日常維護。

高抗干擾能力

稱重信號和速度信號在現場智能處理單元就地處理并數字化,解決了微弱小信號遠距離傳輸所難以解決的干擾問題,現場智能處理單元擁有八路獨立的稱重信號處理能力。所使用的稱重技術與眾不同,它的長處在于多個稱重傳感器分別獨立接入多核稱重控制器,每個稱重傳感器對應一個計量中心, 每個計量中心實時檢測稱重傳感器工作狀態，將有故障的稱重傳感器加以隔離, 用另外的正常的稱重傳感器自動替換, 從而保證某一稱重傳感器有故障時，系統仍可以進行可靠的計量。大大提高了稱重的可靠性和計量的準確性。避免了由于稱重傳感器發生故障，計量不準所造成的嚴重的經 濟損失。

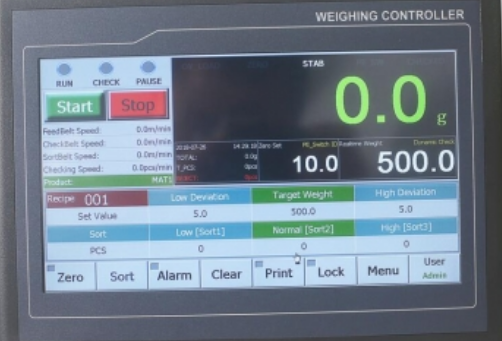

觸摸式大屏幕上位儀表

采用觸摸式大屏幕上位儀表的皮帶秤計量系統在國際國內尚不多見,我公司已率先開發使用, 上位儀表接收來自現場智能處理單元的數字信號并處理,進行重量累計和顯示,人機界面全中文,8寸觸摸式大屏幕,擁有各種網絡接口,方便以后客戶聯網需要。

放心選擇徐州華為測控科技有限公司

10多年行業經驗，高精度電子皮帶秤專業生產廠家

More than 10 years of experience, Professional manufacturer of electronic belt scale

動態稱重行業中電子皮帶秤、定量給料機及稱重給煤機主要生產企業

華為測控產業報國

Huawei Industry Serves the Country

系統組成Senior electronic belt scale manufacturer

華為測控ICS-RGZN-ZL系列高精度人工智能皮帶秤主要由五部分組成：
1、8-24組ICS-RGZN-ZL型人工智能0.2級陣列式皮帶秤稱重橋架，單托輥雙傳感器結構；
2、進口測速傳感器，可采用滾筒式，單輪式，上輪式等方式；
3、集中式獨立多通道AD采集板，或分布式數字信號采集器；
4、專用SA9000智能處理器（擁有4-16組單獨AD，觸摸式大屏幕）；
5、動態角度補償，動態溫度補償器。
6、皮帶張力檢測組件。

工作原理working principle

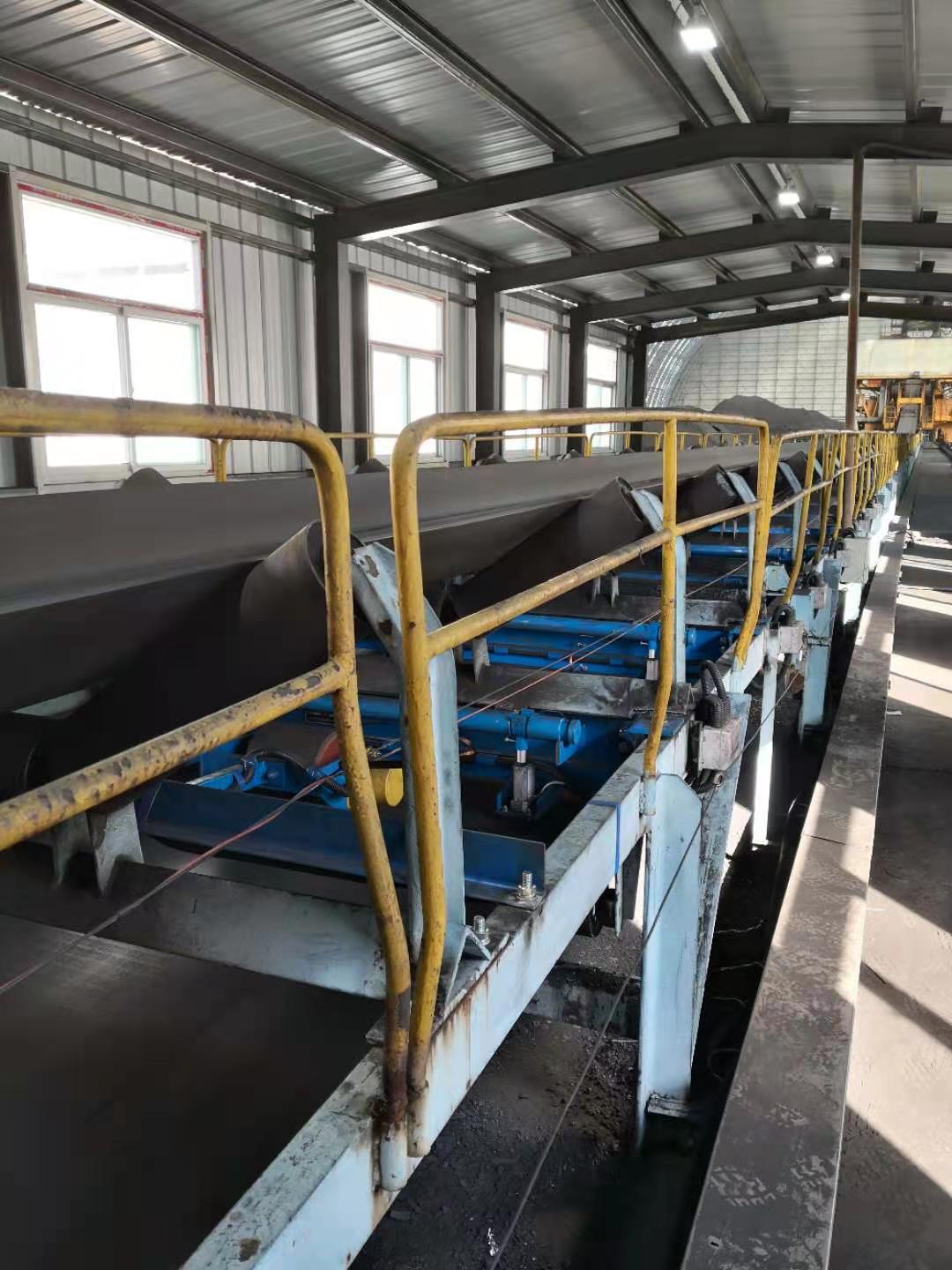

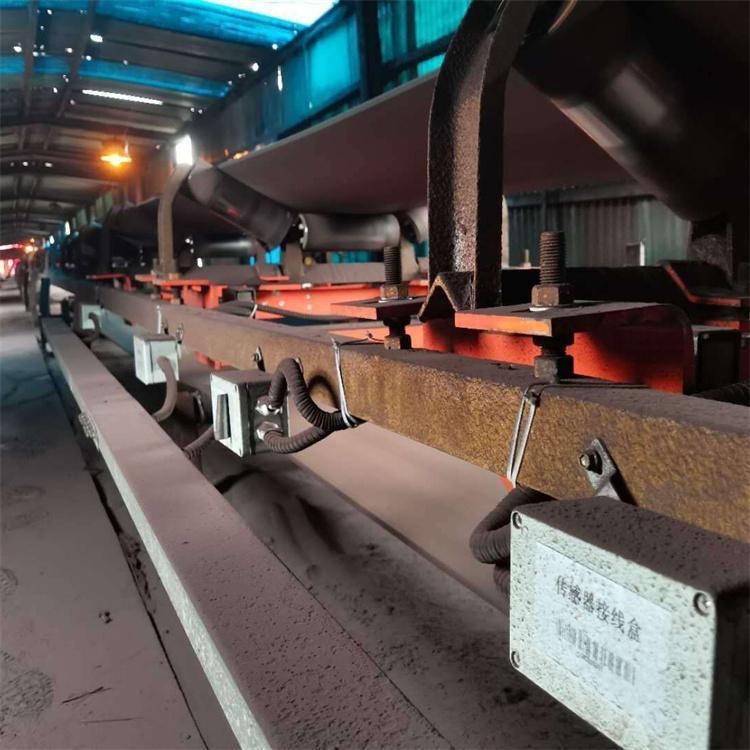

華為測控第三代華為人工智能0.2級陣列式皮帶秤是以特制稱重單元多組串聯布置組成的皮帶秤陣列，通過對陣列數據進行處理可以消除皮帶張力的影響，大幅提高皮帶秤稱重精度。

陣列橋架中的稱重傳感器檢測皮帶上物料重量，每組陣列秤擁有單獨的AD，分別送入數字信號采集器，信號采集器將傳感器模擬量轉換為數字量送入終端處理器。
現場智能處理單元處理來自8-16組全懸浮稱重單元的稱重信號和2路速度信號,將處理后的數據數字化并傳給上位儀表, 上位儀表將數據處理后顯示累計和流量等重要數據,如果用戶需要將數據接入網絡,上位儀表有以太網接口,可方便的接入企業內部網絡,實現計量數據企業共享。
在不同物料工況中，不同密度物料堆取以及流量較大變化時，能夠大大提高系統穩定性。
2~12組模塊化秤體之間可以相互校驗相互冗余，陣列模塊化秤體均可采用電動自動掛碼校驗，根據公司建模數據表，自動計算掛碼修正系數，無需人工。動態監測每組稱重單元狀態，根據預設量程自動切除故障稱重單元。

系統組成System composition

ICS-RGZN-ZL系列高精度人工智能皮帶秤主要由六部分組成：
1、8-24組ICS-RGZN-ZL型人工智能0.2級陣列式皮帶秤稱重橋架，單托輥雙傳感器結構；
2、進口測速傳感器，可采用滾筒式，單輪式，上輪式等方式；
3、集中式獨立多通道AD采集板，或分布式數字信號采集器；
4、專用SA9000智能處理器（擁有4-16組單獨AD，觸摸式大屏幕）；
5、動態角度補償，動態溫度補償器。
6、皮帶張力檢測組件。

核心優勢Weighing bridge

采用華為5G通信技術；
華為測控的多組秤架組合式結構，加長稱重區域；
當其中一個稱重橋架出現故障，系統自動剔除這個故障部分，不影響整體計量；
多組秤架組合式結構，延長稱重區域；
消除皮帶張力影響，傳統的電子皮帶秤受皮帶張力變化的影響大, 人工智皮帶秤在結構上以多組稱重單元串連而成,形成矩陣,通過對各單元的數據進行特殊處理可以消除皮帶張力的影響,大幅度提高計量精度。
高精度自動掛碼校驗技術，可替代人工實物校驗；
高精度數字型傳感器，輸出準確，無故障運行周期≥365天；
傳感器溫度補償，采用專用的內含溫度補償?shù)姆Q重傳感器,在整個溫度范圍內的零點,靈敏度系數,滯后等都列入補償內容,經補償后的稱重傳感器可在各種環境溫度下保持其準確性。
定期自動校驗，多秤智能實時校驗；
精度長期穩定保持在0.2%以內，最低六個月免除人工維護，最大化降低維保成本；
根據輸送機條件優劣托輥數量不同，共12-24組托輥。適應不同帶寬不同流量不同托輥間距，有爬坡弧度的輸送機亦可適用。

各個稱重單元分別獨立計量，陣列式排列，是集高精度、智能化、模塊化、自動校驗技術于一體的新型皮帶秤，它全面使用第三代動態稱重技術、多秤實時校驗技術，計量精度得到質的飛躍和提升，配合專為高精度皮帶秤自主研發的智能處理單元，使得稱重精度能夠長期穩定保持0.20%以內。

本產品適用于貿易結算和比較重要的散裝物料計量，如港口、煤礦進出口散狀物料結算計量，電廠入廠入爐煤計量，鋼鐵廠大宗原燃料入廠計量及分廠間結算計量，各類礦山出廠物料計量，以及其他各種要求計量精度較高的散狀物料運輸過程中的動態計量，需資質檢測機構強檢后也可作為貿易計量使用。
